Система виброакустической защиты "Камертон-5"

Сертификат соответствия №4112 по требованиям безопасности информации ФСТЭК России (2023).
Переоформлен 01.09.2024
Срок действия сертификата до 01.04.2029
В состав комплекса входит виброштора
(патенты РФ № 2682004, №2799994)

Сертификат о происхождении товара (форма СТ-1,
№2726643) с 17.04.2026 на продлении Сертификат соответствия ФСТЭК России Руководство по эксплуатации "Камертон-5" Руководство по эксплуатации "Камертон-5" исп.2

является техническим средством активной защиты
типа "А", "B"

1 класса защиты (для выделенных помещений до 1 категории включительно, не оборудованных системами звукоусиления);
2 класса защиты (для выделенных помещений до 2 категории включительно, оборудованных системами звукоусиления).

предназначена для обеспечения защиты акустической речевой информации от утечки по акустическому и вибрационному каналам

за счет акустоэлектрических преобразований во вспомогательных технических средствах и системах, блокирует применение направленных и лазерных микрофонов.

Состав комплекса

Система виброакустической защиты "Камертон-5" исп. 1 в составе: Количество
Генератор маскирующего шума (4 канала) АДЛБ.468781.037 1
Виброизлучатель ВП-5 АДЛБ.468627.010 до 80
Виброизлучатель ВД-60 АДЛБ.468244.014 до 16
Виброизлучатель ВД-120М АДЛБ.468627.011 до 16
Акустоизлучатель АС-Ш АДЛБ.465317.002 до 16
Акустоизлучатель АСП (потолочный) АДЛБ.465317.003 до 16
Акустоизлучатель АСШ-У (уличный) АДЛБ.465317.012 до 16
Размыкатель сигнальных и линий оповещения Р-4СМ АДЛБ.667750.010 до 4
Размыкатель телефонных линий Р-4ТМ АДЛБ.667750.011 до 4
Размыкатель локальной сети Р-8ИМ АДЛБ.667750.012 до 2
Виброштора ВШ-1 АДЛБ.468921.015 до 2
Виброштора ВШ-2/ВШ-2и АДЛБ.468921.015-02 до 2
Виброштора ВШ-5 АДЛБ.468921.024 до 4
Экран защитный "Видар-1" АДЛБ.203624.001 в помещениях с СЗУ 8, в помещениях без СЗУ 16

Примечание. Исполнение 1 предназначено для оснащения помещений с малым количеством оконечных устройств.

Система виброакустической защиты "Камертон-5" исп. 2 в составе: Количество
Блок управления и контроля (БУК) АДЛБ.468366.002 1
Блок генерации (БГ) (4 канала) АДЛБ. 468781.038 до 4
Виброизлучатель ВП-5 АДЛБ.468627.010 до 80*N
Виброизлучатель ВД-60 АДЛБ.468244.014 до 16*N
Виброизлучатель ВД-120М АДЛБ.468627.011 до 16*N
Акустоизлучатель АС-Ш АДЛБ.465317.002 до 16*N
Акустоизлучатель АСП (потолочный) АДЛБ.465317.003 до 16*N
Акустоизлучатель АСШ-У (уличный) АДЛБ.465317.012 до 16*N
Размыкатель сигнальных и линий оповещения Р-4СМ АДЛБ.667750.010 до 4*N
Размыкатель телефонных линий Р-4ТМ АДЛБ.667750.011 до 4*N
Размыкатель локальной сети Р-8ИМ АДЛБ.667750.012 до 2*N
Виброштора ВШ-1 АДЛБ.468921.015 до 2*N
Виброштора ВШ-2/ВШ-2и АДЛБ.468921.015-02 до 2*N
Виброштора ВШ-5 АДЛБ.468921.024 до 4*N
Экран защитный "Видар-1" АДЛБ.203624.001 в помещениях с СЗУ 8*N, в помещениях без СЗУ 16*N

Примечание. Исполнение 2 - децентрализованная система, предназначена для оснащения помещений с большим количеством оконечных устройств, подключаемых к блокам генерации. N - количество блоков генерации.

Виброшторы

Виброштора предназначена для защиты акустической речевой информации, блокируя применение лазерных микрофонов. Устанавливается в выделенных помещениях до 1-ой категории включительно, не оборудованных системами звукоусиления, и выделенных помещениях до 2-ой категории включительно, оборудованных системами звукоусиления.
Виброшторы выпускаются предприятием по заказу потребителя в 4-х исполнениях:



Руководство по эксплуатации "АСУ-СЗ-М"
Исполнение ВШ-1 ВШ-2 ВШ-2и ВШ-5
Высота полотна, м 2,5 2,5 3 5
Максимальная ширина
защищаемого проема, м		 1 2 2 2,4
Категория без ЗУ 1 1 1 1
Категория при наличии ЗУ Не используются 2 (94 дБ)
Тип подъемно-спускового механизма Рулонный

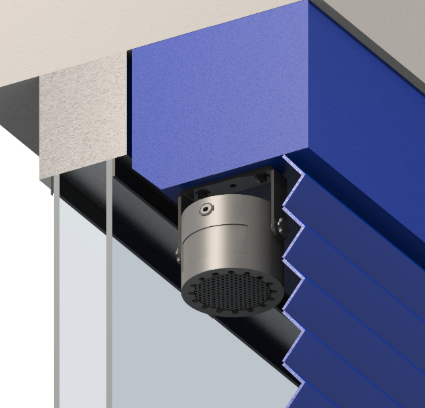

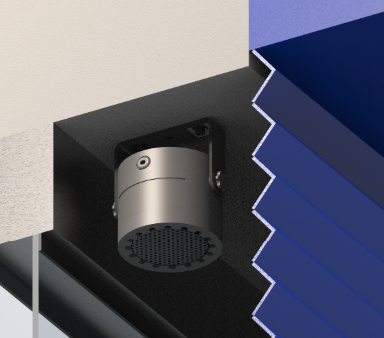

Подъемно-спусковой механизм и виброизлучатели установлены вверху шторы и закрыты кожухом. Потребляемая мощность ВШ-5 с электроприводом 130 Вт, с ручным управлением 72 Вт. Возможна поставка ВШ-5 с электроприводом и памятью положения. Виброшторы с электроприводом рекомендуется применять совместно с автоматизированной системой управления средствами защиты АСУ-СЗ-М. ВШ-5 с ручным управлением и с электроприводом должны подключаться в 230В.


Размыкатели

Полный комплект размыкателей позволяет обеспечить защиту акустической речевой информации от утечки за счет акустоэлектрических преобразований.

  • P-4CМ

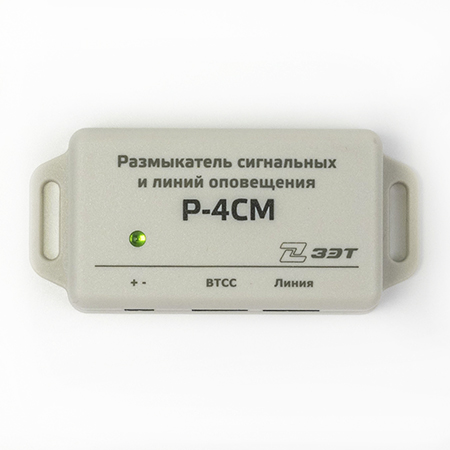

    предназначен для размыкания сигнальных линий и линий оповещения

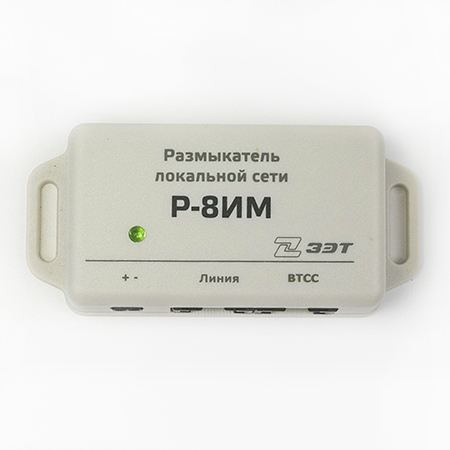

  • P-8ИМ

    служит для размыкания локальной вычислительной сети

  • P-4TМ

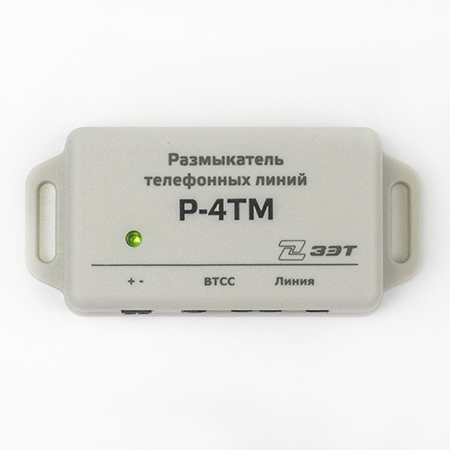

    универсальный размыкатель цифровых или аналоговых телефонных линий

Экран защитный "Видар-1"

Изделие предназначено для обеспечения защиты акустической речевой информации от утечки по оптоэлектронному (лазерному) каналу.
Экран защитный "Видар-1" включен в состав системы виброакустической защиты "Камертон-5"    (далее по тексту – СВАЗ "Камертон-5")    извещением № АДЛБ.187 об изменении АДЛБ.468781.035 ТУ, АДЛБ.468781.035 ФО, которое согласовано Начальником 2 управления ФСТЭК России 20.10.2025 СВАЗ "Камертон-5" имеет действующий сертификат соответствия ФСТЭК России по требованиям безопасности информации № 4112 от 01 апреля 2019 г. (продлен до 1 апреля 2029 г.)

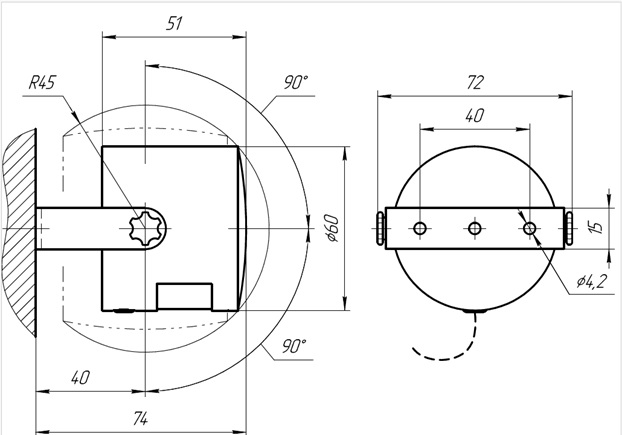

Cборочный чертеж АДЛБ.203624.001 СБ




3D модель конструкции крепления:

Общий вид крепления

Детали крепежа

Детали крепежа

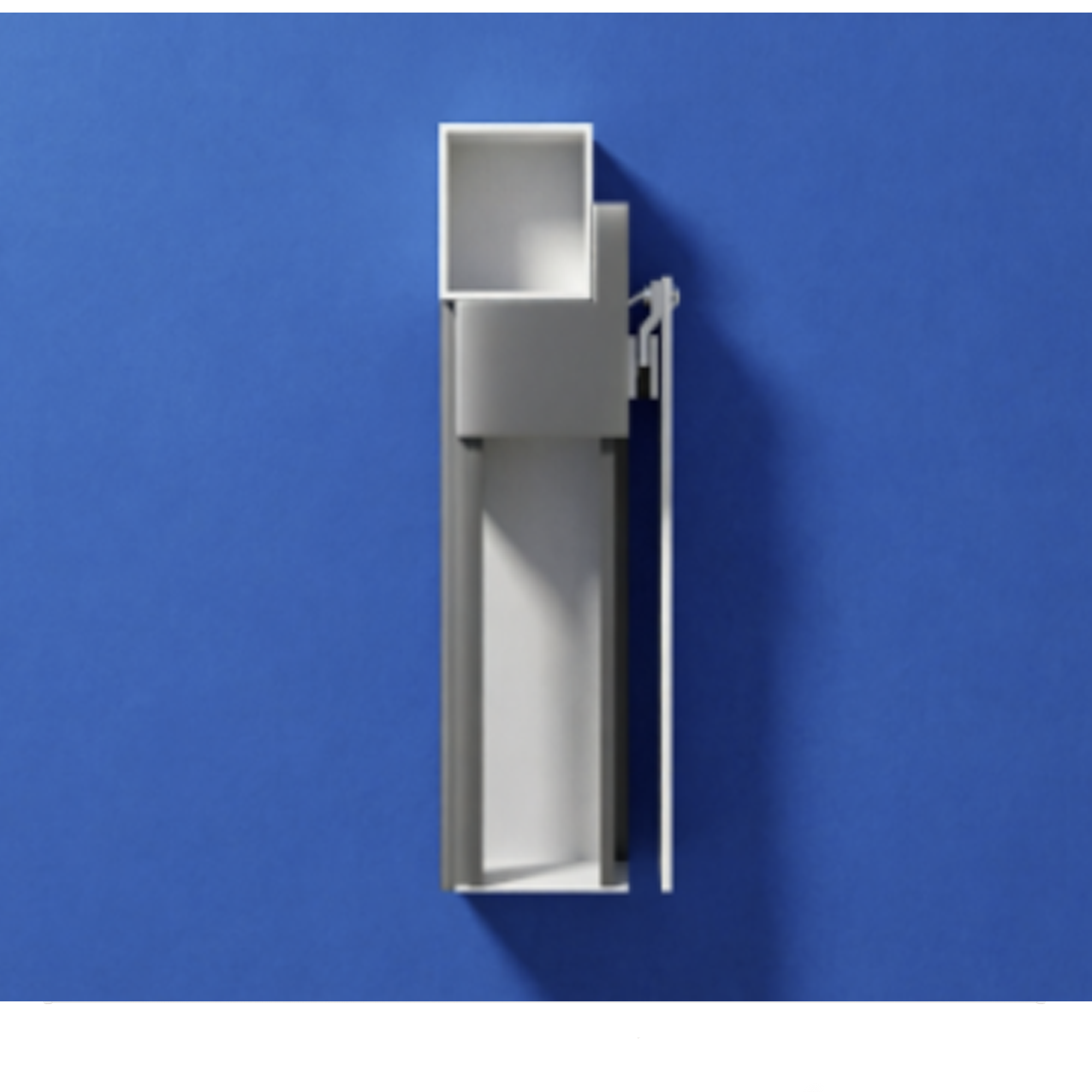

Вид разреза окна


Принцип работы и технические характеристики

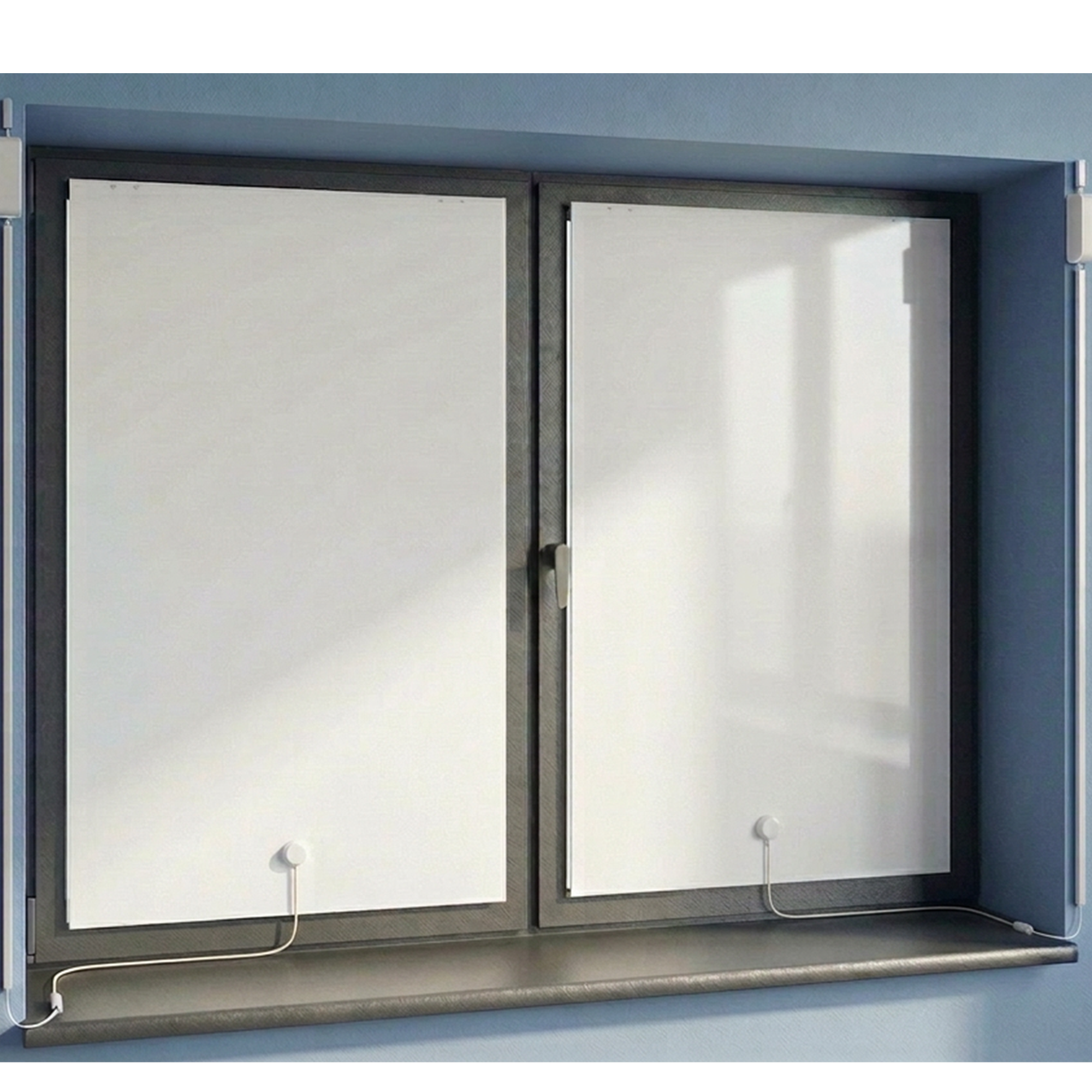

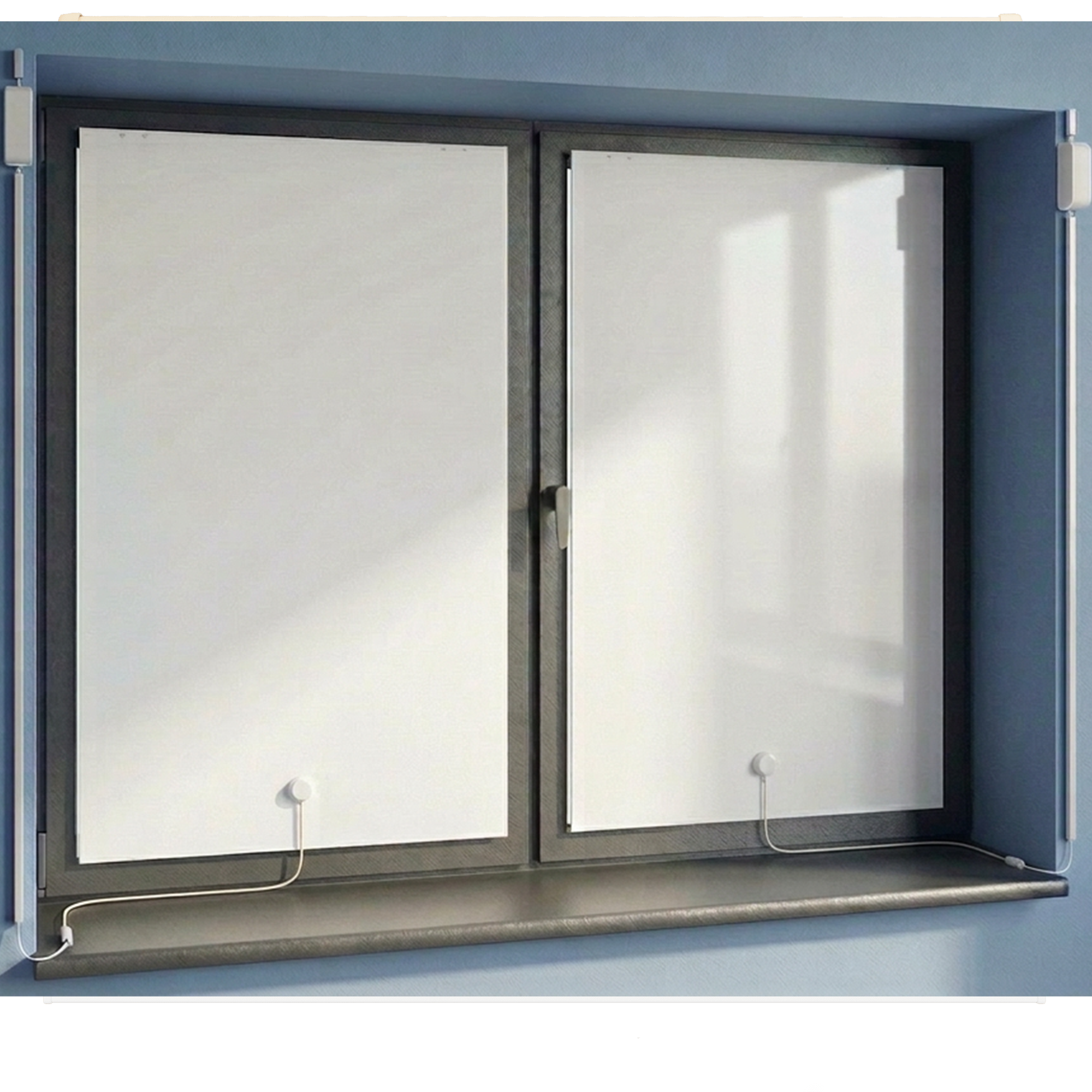

Защитный экран устанавливается с внутренней стороны помещения, перекрывая оконное стекло (проём). Конструкция экрана препятствует прямой видимости внутреннего объёма и снижает прохождение оптического излучения в видимом и инфракрасном диапазонах, что затрудняет перехват акустической речевой информации из помещения по оптико‑электронному каналу. Посредством закреплённого на поверхности экрана виброизлучателя, подключённого к генератору маскирующего шума системы виброакустической защиты "Камертон-5", в материале экрана возбуждается широкополосная шумовая механическая вибрация, снижающая информативность канала утечки, используемого лазерными микрофонами.
Основные технические данные Фактическое значение
1
Материал экрана
 поликарбонат
2 Размер экрана, м, не более 3,05 х 2,05
3 Минимальный размер экрана, м, не более 0,2 х 0,2
4 Толщина экрана не менее 2 мм
5 Цвет экрана белый
6 Спектральный коэффициент направленного пропускания материала
защитного экрана «Видар-1» в диапазоне длин волн, соответствующем
«Требованиям по безопасности информации к средствам акустической
и вибрационной защиты информации» (ФСТЭК России, 2023 г.),
не более 		0,25%
7 Тип генератора маскирующего шума (ГМШ) "Камертон-5"
8 Количество экранов, подключаемых к ГМШ: (на один канал/ на один ГМШ):
в помещении с системами ЗУ 2/8
в помещении без систем ЗУ 4/16
9 Количество блоков сопряжения БС-1для подключения 1
10 Срок службы, лет 7*
11 Размещение в выделенных помещениях, категории включительно:
в помещении с системами ЗУ до 2
в помещении без систем ЗУ до 1
* в том числе при сроке хранения до 3 лет в упаковке изготовителя в отапливаемом складском помещении

Температура окружающей среды:
- при эксплуатации – от 5 до 40ºС;
- при транспортировании – от минус 40 до плюс 50ºС;
- при хранении – от минус 5 до плюс 50ºС.
подробнее

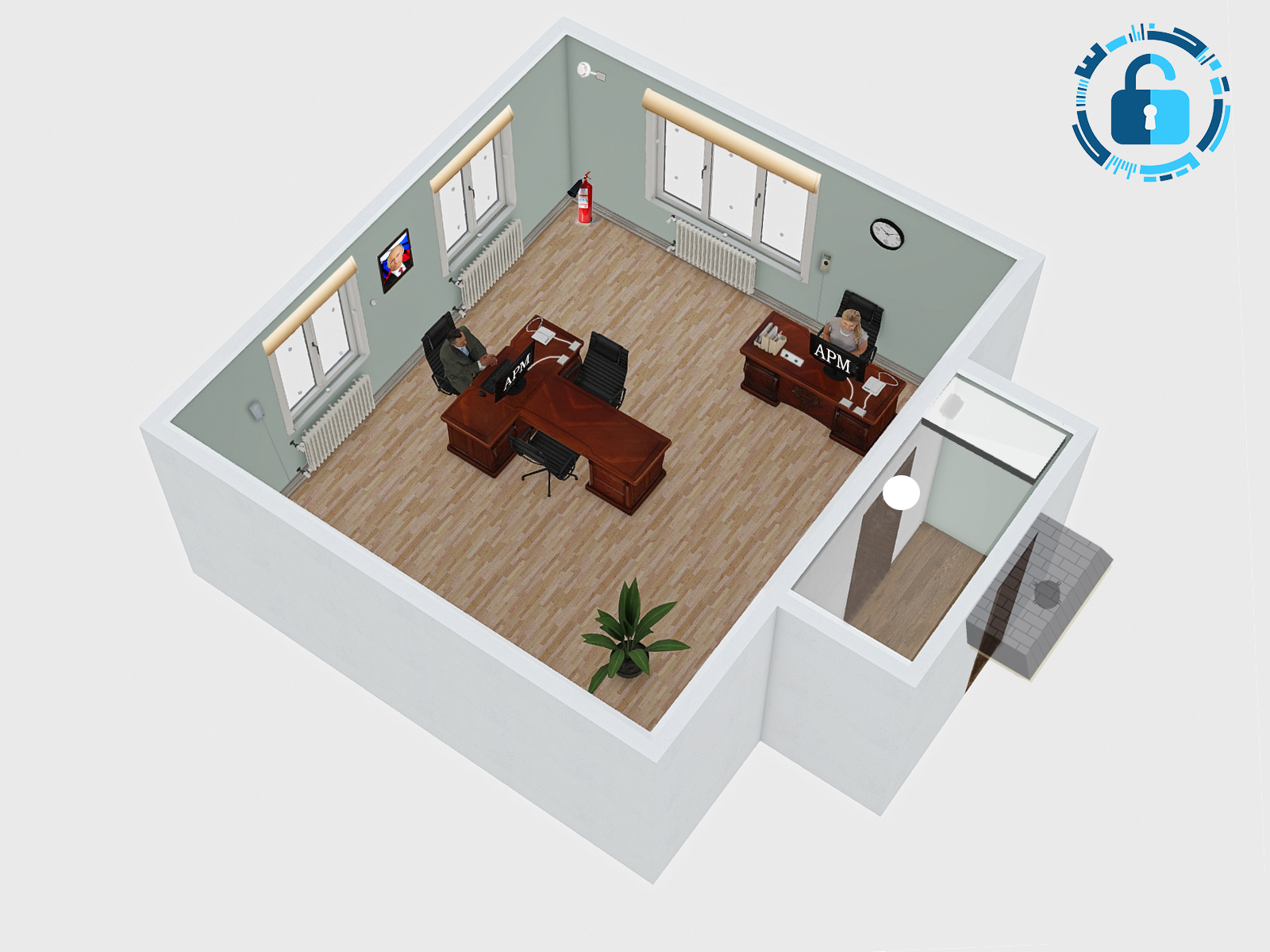

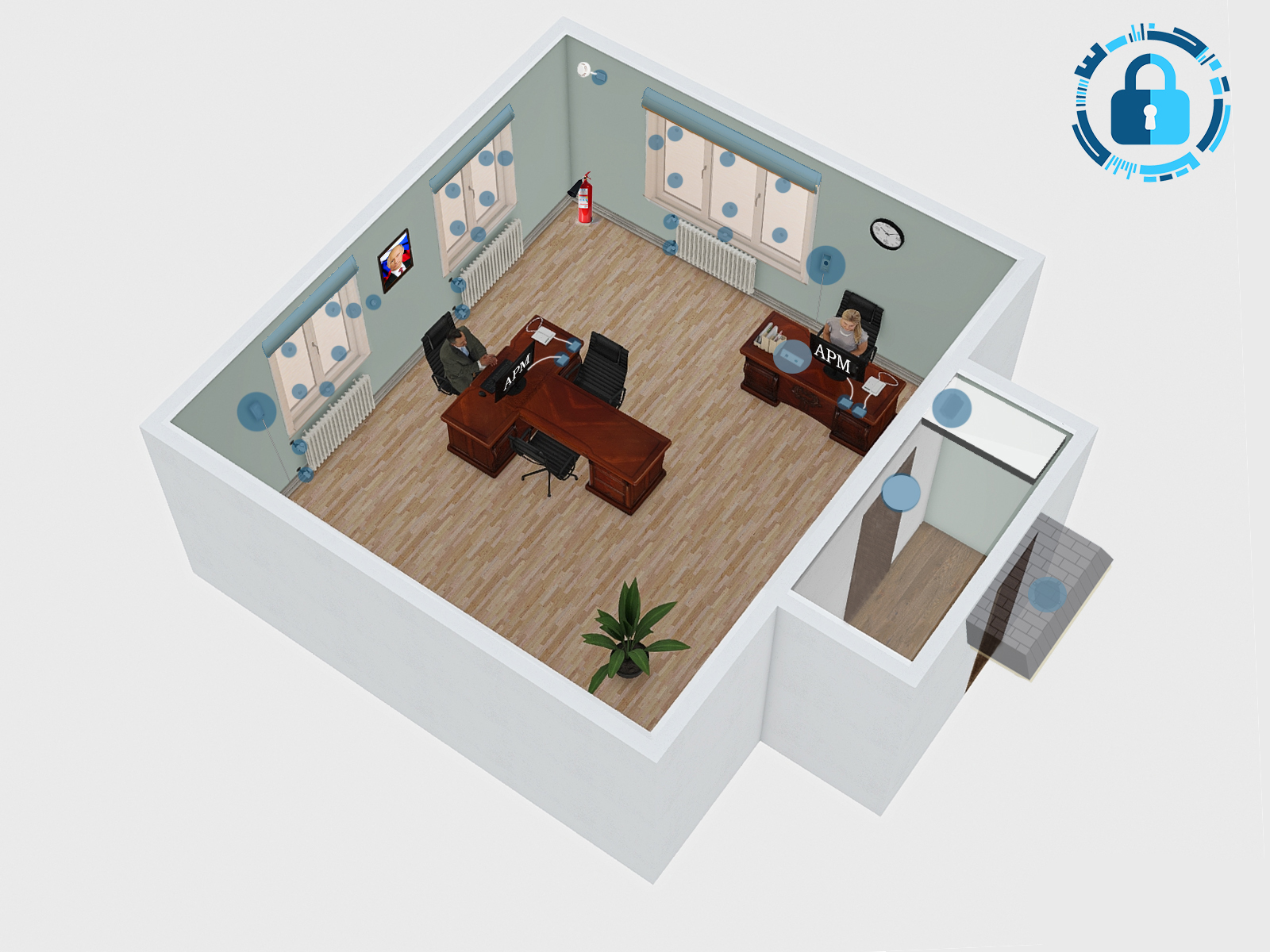

Схема размещения системы виброакустической защиты "Камертон-5"

для активации системы защиты нажмите кнопку Вкл





Цены


Наименование изделия Цена руб., с НДС
Генератор маскирующего шума "Камертон-5" 51 500
Блок управления и контроля (БУК) "Камертон-5" исп.2 48 800
Блок генерации (БГ) "Камертон-5" исп.2 25 000
Виброизлучатель ВП-5 4 250
Виброизлучатель ВД-60 4 800
Виброизлучатель ВД-120М 5 400
Акустоизлучатель АС-Ш 4 500
Акустоизлучатель АСП (потолочный) 4 500
Акустоизлучатель АСШ-У (уличный) 10 200
Размыкатель сигнальных и линий оповещения Р-4СМ 7 850
Размыкатель телефонных линий Р-4ТМ 7 850
Размыкатель локальной сети Р-8ИМ 10 300
Комплект крепления ВД-120М на гипсокартон КР-7 1 300
Комплект крепления ВД-120М на стену (кирпич/бетон) КР-8 350
Комплект крепления ВД-120М на батарею КР-9 (хомут) 1 000
Комплект крепления ВД-60 на батарею КР-15 (хомут) 1 000
Комплект крепления ВД-60 на гипсокартон КР-16 1 300
Комплект крепления ВД-60 на стену (кирпич/бетон) КР-17 1 200
Комплект крепления ВД-120М на стекло КР-22 (комплект на 4 шт.) 1 300
Комплект крепления ВП-5/ВД-60 на стекло КР-23 (комплект на 4 шт.) 1 300
Настенный держатель для БУК "Камертон-5" исп.2 900
Пульт скрытого управления системой защиты "ПСУ-2-СЗ" 5 000
Пульт дистанционного управления системой защиты "ПДУ-К-СЗ" 25 000
Пульт дистанционного управления системой защиты универсальный "ПДУ-СЗ-У" 15 700
Блок индивидуального управления виброшторами "БИУ-ВШ" 8 500
Распределительная коробка "РК-1" 1 800
Тройник (разветвитель) RJ-45 для подключения к магистральной шине ВШ-5, БУК 560
Модуль подключения сторонних устройств "МПСУ" (2-х провод.подкл.) и "МПСУ исп.2" 7 850
Модуль подключения сторонних устройств "МПСУ 220В" 9 700

Защита оконных проемов

ширина шторы (см) цена (руб.)
Виброшторы ВШ-5, ВШ-2, ВШ-1
Ручной привод		 Максимальная высота шторы 200 см. 40-100 77 000
101-150 99 900
151-200 129 200
201-240 154 900
Максимальная высота шторы 300 см. 40-100 83 000
101-150 108 900
151-200 141 300
201-240 169 500
Максимальная высота шторы 500 см. 40-100 103 800
101-150 136 100
151-200 176 600
201-240 212 000
Виброшторы ВШ-5, ВШ-2, ВШ-1
Электропривод		 Максимальная высота шторы 200 см. 60-100 129 200
101-150 155 300
151-200 175 400
201-240 210 500
Максимальная высота шторы 300 см. 60-100 135 200
101-150 165 500
151-200 186 800
201-240 224 000
Максимальная высота шторы 500 см. 60-100 169 100
101-150 206 800
151-200 233 500
201-240 280 000
Экран защитный "Видар-1" Высота до 100 см 20-100 26 000
100-205 36 000
205-305 46 000
Высота до 200 см 20-100 36 000
100-205 46 000
205-305 60 000
Высота до 305 см 20-100 46 000
100-205 60 000
* - возможна установка на окна арочного типа, дополнительно 30% к стоимости
подробнее


Скачать прайс
1

Оформление заказа

Оставьте заявку удобным способом и наш менеджер свяжется с Вами в ближайшее время
2

Заключение договора

Согласуйте все детали установки системы защиты и произведите оплату
3

Монтаж системы

Ожидайте монтаж системы в сроки установленные договором

Обследование объектов информатизации, формирование спецификации
и замер оконных проёмов для установки виброштор - БЕСПЛАТНО
